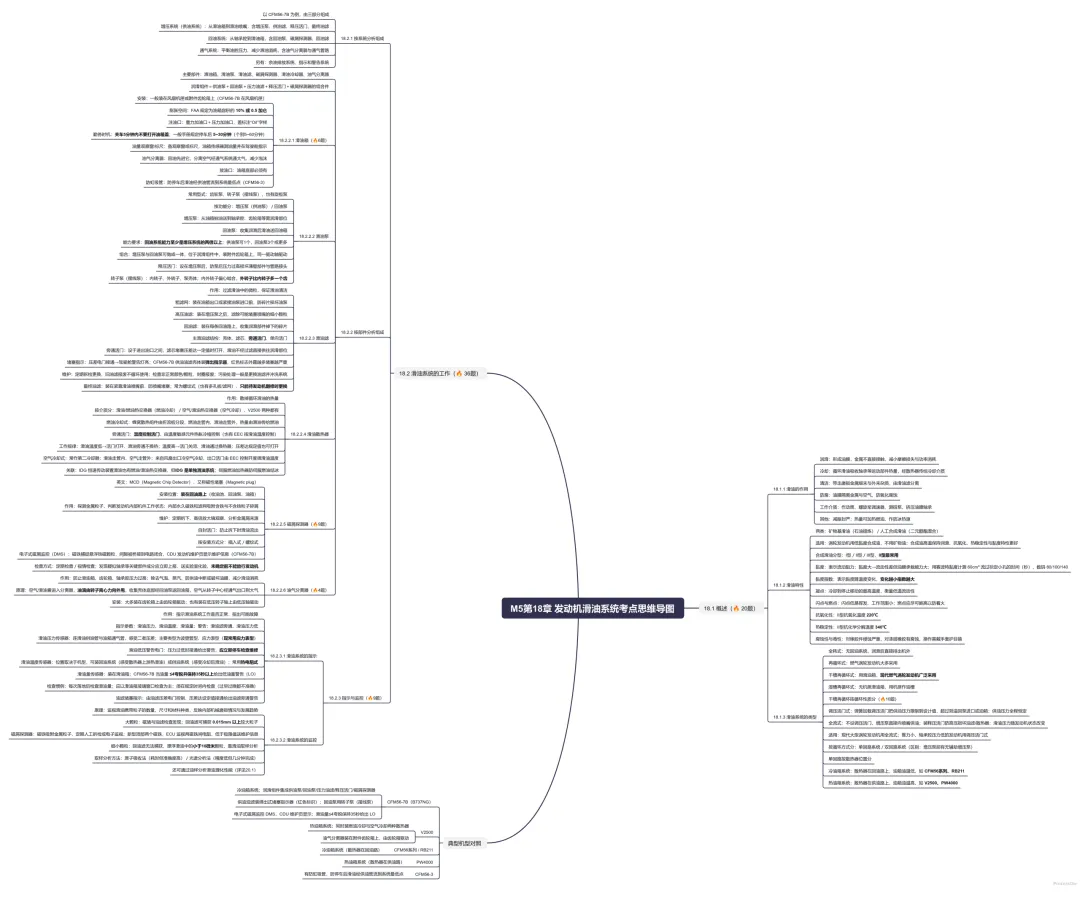

【执照理论】M5教材第18章 考点思维导图(持续更新)

一、滑油与它的七项特性

旋转部件高速相对运动，摩擦生热又磨损，滑油系统的任务就是把一定压力、一定温度的清洁滑油送到需要润滑的地方。滑油的作用背四个字一组：润滑、冷却、清洁、防腐——油膜隔开金属减摩、循环带走热量、把磨损微粒带去油滤分离、覆盖表面隔绝空气防氧化。另外它还客串工作介质（作动筒、螺旋桨调速器、测扭泵、挤压油膜轴承）、减振封严、给燃油加温、当防冰热源。

滑油两大类：矿物基（石油提炼）和合成滑油（二元醇酯类）。涡发只用低黏度合成滑油——高温下保持润滑特性、抗氧化性更好、热稳定性和黏度特性更佳。合成滑油按工作温度分 I、II、III 三型，II 型最常用，记两个温度：抗氧化温度 220℃、抗化学分解温度 340℃。

📋 七项特性速记

涡发选滑油的最终要求一句话概括：适当黏度（承载强+低温流动好）、低凝点高闪点低挥发性、强抗氧化低残炭值、高黏度指数工作范围大。

📌 考试常考点

• 四大作用：润滑/冷却/清洁/防腐；涡发用低黏度合成滑油
• II 型最常用：抗氧化 220℃、热稳定 340℃
• 黏度=赛波特秒数；合成滑油有毒且腐蚀橡胶，防护到位

二、系统类型：两组二选一

按循环性质分：全耗式（无回油系统，润滑完直接排机外）和再循环式（涡发主流）。再循环式又按有没有滑油箱分：干槽式（有独立滑油箱，现代涡发广泛采用）和湿槽式（机匣当油槽）。

干槽式按循环性质再分两种，考试爱放一起比：

• 调压活门式：弹簧加载的调压活门把供油压力限制在设计值，超压就溢流回油箱/泵进口——整个转速范围供油压力恒定。适合推力较小、轴承腔压力较低的发动机；• 全流式：不用调压活门，增压泵直接向喷嘴供油，滑油压力随工作状态改变，保证各状态的压力流量要求（尤其高功率状态）。装释压活门保护油滤和散热器（冷起动或堵塞时打开）。现代大型涡发一般都采用全流式。

按循环方式还分单回路/双回路（区别在增压泵前有无辅助增压泵，民航常用单回路）。单回路里按散热器位置分两个方向：

• 冷油箱系统：散热器装在回油路上，进油箱的油是凉的——CFM56 系列、RB211；• 热油箱系统：散热器装在供油路上，油箱里油温较高，但油箱供出的油含气少、散热器可以小一点——V2500、PW4000。

📌 考试常考点

• 干槽+再循环 = 现代涡发标配；调压活门式压力恒定、全流式压力随状态变
• 冷油箱=散热器在回油路（CFM56/RB211）；热油箱=供油路（V2500/PW4000）

三、三大子系统，六大部件

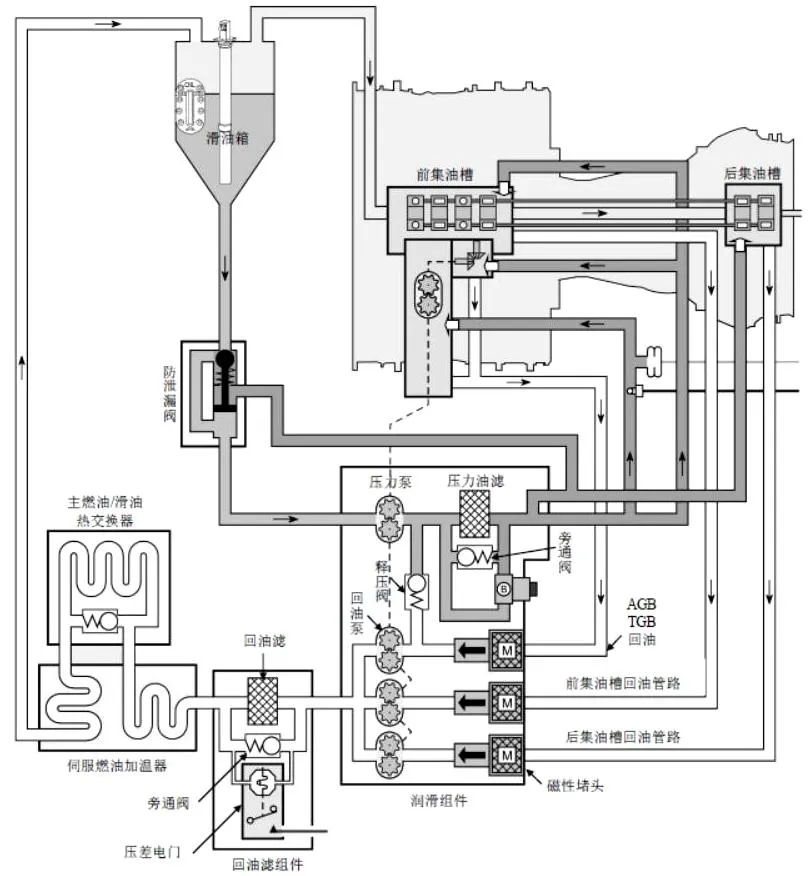

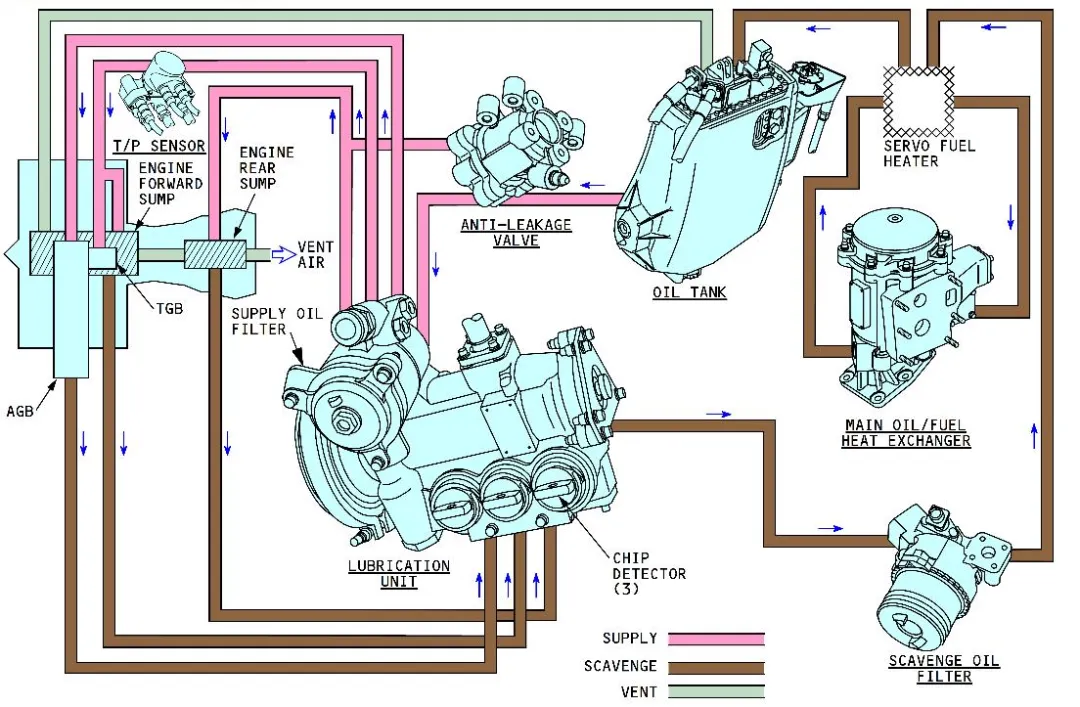

以 CFM56-7B 为例，滑油系统三大块：增压（供油）系统——从滑油箱到滑油喷嘴，负责把有压力有流量的油送到轴承腔、附件齿轮箱；回油系统——从轴承腔回滑油箱，尽快把润滑后的油送回去；通气系统——平衡滑油腔压力、减少滑油消耗，核心是油气分离器加通气管路。有的机型还有余油排放系统，把关键部位的泄漏滑油收集引导出去。

① 滑油箱：装在风扇机匣或附件齿轮箱上。日常勤务要开进近盖板（重力加油口、观察口、余油管都在这）。结构要求五个：膨胀空间（FAA 规定 = 油箱容积的 10% 或 0.5 加仑，给热油和泡沫留地方）、注油口（盖子标"Oil"）、观察窗/标尺（配油量传感器）、油气分离器（回油先进它，把空气分出去减少泡沫）、放油口。安全数字：发动机关车 5 分钟以内不要开口盖（油热且增压，会溅伤人），勤务一般在停车后 5-30 分钟做（个别手册 5-60 分钟）。

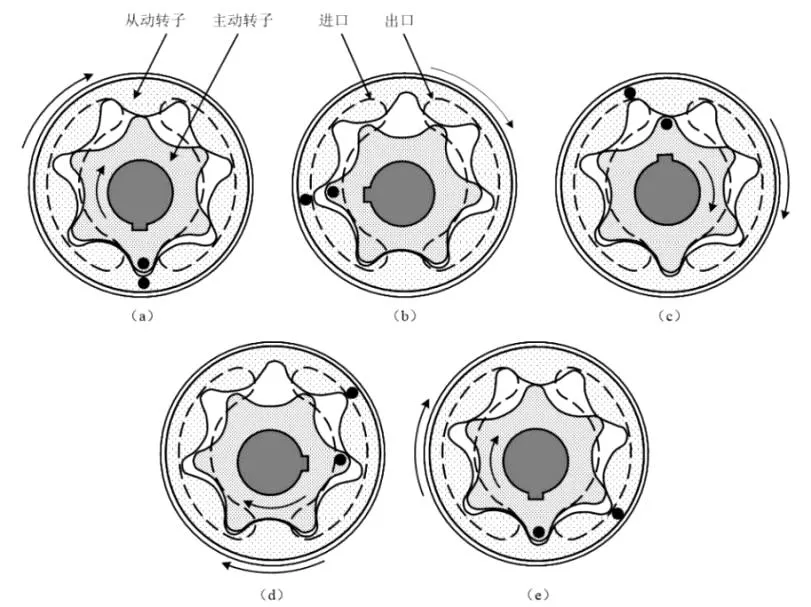

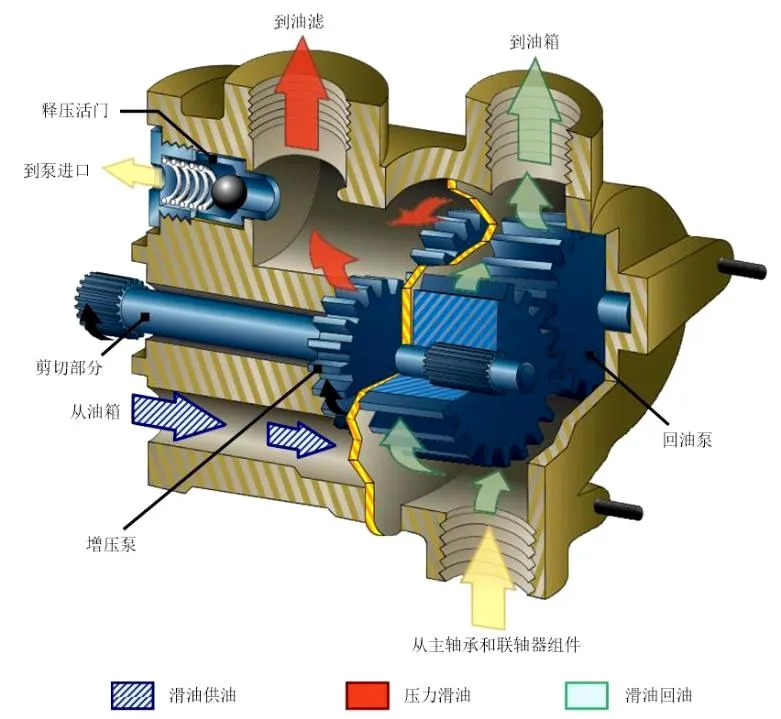

② 滑油泵：分增压泵（供油）和回油泵。关键数字：回油温度高、气泡多，回油系统能力必须至少是增压系统的两倍以上——所以供油泵 1 个，回油泵 3 个或更多。两者常做成一体装进润滑组件。类型两看：齿轮式组合滑油泵（增压泵后设释压活门防超压）和转子泵（摆线泵）——内外转子偏心啮合、外转子比内转子多一个齿，容积变化吸油排油，CFM56-7B 回油泵用它。

③ 滑油滤：泵前粗滤网防碎片打泵；增压泵后高压油滤挡住会堵喷嘴的细颗粒；每条回油路装回油滤收集磨损碎片（能捕获 0.015mm 以上粒子）；喷嘴前装最终油滤（螺纹式，在发动机内部，翻修时才换）。传统主油滤 = 壳体 + 滤芯 + 旁通活门 + 单向活门。堵塞警告两套：压差电门接通驾驶舱琥珀色警告灯；供油滤壳体上的弹出指示器——红色标志外露，伸得越长堵得越狠，地面检查一眼可见。

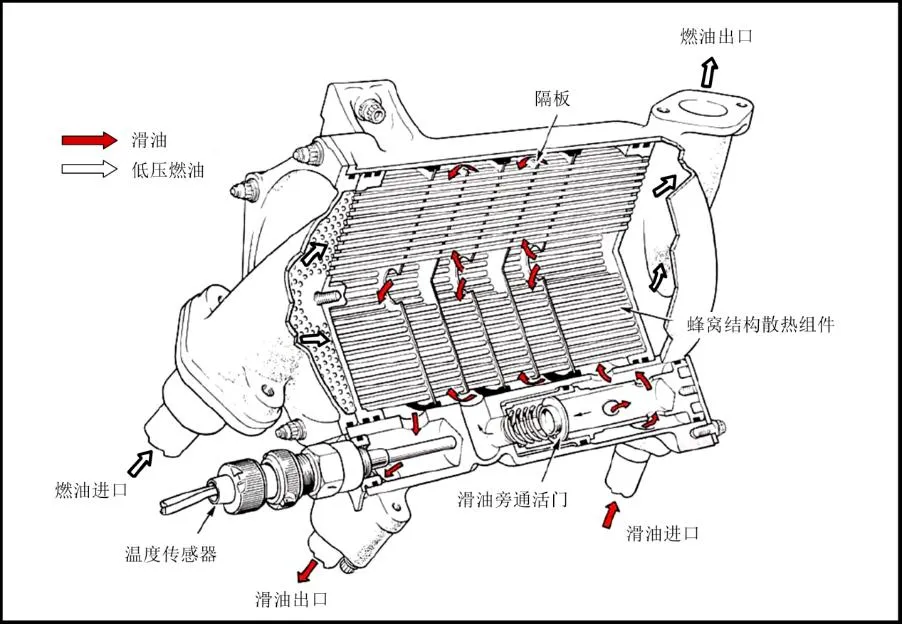

④ 滑油散热器：按冷却介质两类——滑油/燃油热交换器（蜂窝散热组件 + 折流板分程，燃油走管内、滑油绕管外；进出口间装温度控制旁通活门，热敏元件胀缩控制：油温低活门开走旁通、油温高活门关进热交换器）和滑油/空气冷却器（当第二冷却器，滑油走管内、风扇出口冷空气走管外，空气出口活门由 EEC 控开度）。V2500 两种都有。别混进来两个"亲戚"：IDG 有自己独立的滑油系统，但它的滑油也用燃油冷却；CFM56 还有伺服燃油加热器，用滑油给伺服燃油防冰。

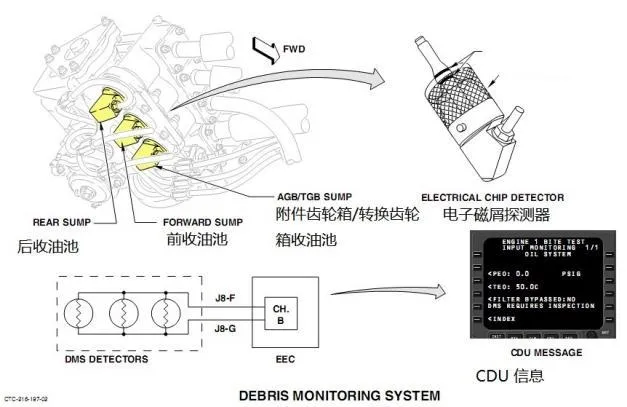

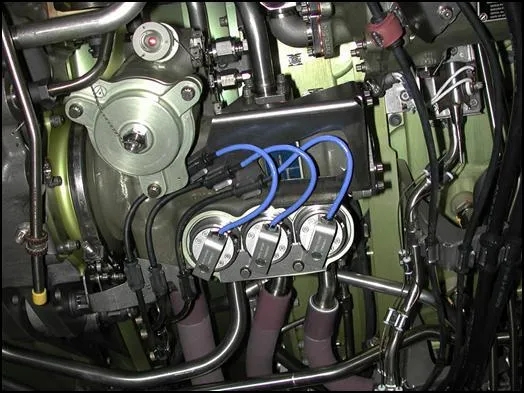

⑤ 磁屑探测器（MCD/磁性堵塞）：装在回油路上（收油池、回油泵、油箱），永久磁铁吸附含铁和不含铁的粒子，用来判断发动机内部机件状态。有自封活门，拆下来不漏油。分插入式和螺纹式。检查两种制度：定期检查（定期拆下放大镜看）和视情检查（装碎屑检测电路，吸附够了自动报维护信息）。现代机型用电子式磁屑监控系统 DMS——顶部两个磁铁，间隙被金属颗粒桥接时电路闭合，ECU 发维护信息到 CDU。红线要求：磁堵上发现疑似轴承等关键部件成分的金属屑，立即上报送实验室化验，未确定前不能放行发动机。

⑥ 油气分离器：防滑油箱、齿轮箱、轴承腔压力过高。空气滑油雾进入分离器，油滴被转子离心力甩向外壳收集后由回油泵送回油箱，空气从转子中心经通气口排大气——减少泡沫、防供油中断、降滑油消耗。多数装在附件齿轮箱上由齿轮箱驱动，有的装在低压转子轴上由低压轴驱动。

📌 考试常考点

• 膨胀空间 = 10% 或 0.5 加仑；关车 5 分钟内不开口盖，勤务 5-30 分钟
• 回油能力 ≥ 增压 2 倍；供油泵 1 个回油泵 3 个+
• 四道油滤各在哪个位置；压差电门（琥珀灯）+ 弹出指示器（红标）
• 磁堵装回油路；关键成分金属屑未化验不能放行；油气分离器离心甩油

四、指示与监控：看参数，更要看渣

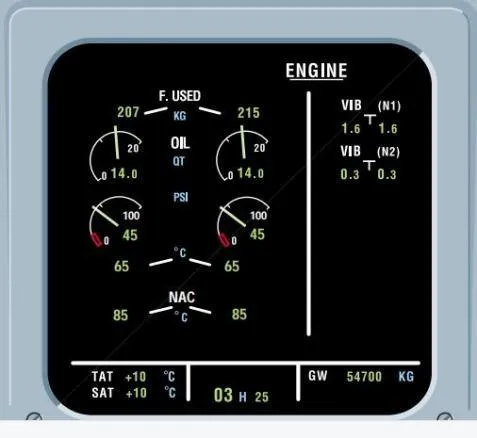

驾驶舱看的滑油参数三个：压力、温度、滑油量，外加油滤旁通、滑油压力低两个警告。传感器细节第 16 章讲过，这里补工程视角：

• 滑油压力：传感器感受的是供油压力与油箱通气压力（大气压）的压差；• 滑油温度：装回油系统（冷却器上游热油）或供油系统（冷却后）都有，常用热电阻式；• 滑油量：装油箱。数字必背——CFM56-7B 滑油量 ≤ 4 夸脱且持续 35 秒以上，给出 LO 低滑油量警告；• 还有个实操细节：有些机型关车后 EEC 断电，ECAM/EICAS 上滑油量显示空白——以滑油箱观察窗检查为主；加滑油必须在停车后规定时间内做，过早过晚读数都不准。

滑油监控是判断发动机内部磨损的窗口——滑油带着轴承、齿轮的磨损粒子循环。三个手段：磁堵检查（大颗粒，定期或视情拆检）、电子磁堵（两个磁铁间电阻低于极限就报维护信息）、滑油取样分析——磁堵抓不到的 10 微米以下细颗粒靠油样送实验室，方法两种：原子吸收法（准确度高但耗时）和光谱分析法（精度略低但几分钟出结果）。磨损粒子的数量、尺寸、材料种类反映内部磨损情况和发展趋势——这条也会在第 20 章状态监控里再见面。

📌 考试常考点

• ≤ 4 夸脱持续 35 秒 → LO 警告；观察窗检查为主（ECAM 可能空白）
• 滑油压力感压差（供油 vs 通气）；温度传感器位置两种
• 油样分析：原子吸收法准、光谱分析法快；10μm 以下颗粒靠油样

最后说两句

这章的复习地图很好画：中间画个油箱，往右画"增压泵→油滤→喷嘴"的供油线，往左画"磁堵→回油泵→回油滤"的回油线，往上一条通气管挂油气分离器——六大部件各就各位，哪个位置装什么、为什么装在那，答案自然浮出来。数字题集中在 10%/0.5 加仑、5 分钟、两倍、4 夸脱 35 秒这几处。

下一篇第 19 章 APU，机上"备用心脏"，起动顺序的五个转速切换点是全章最经典的数字题。
