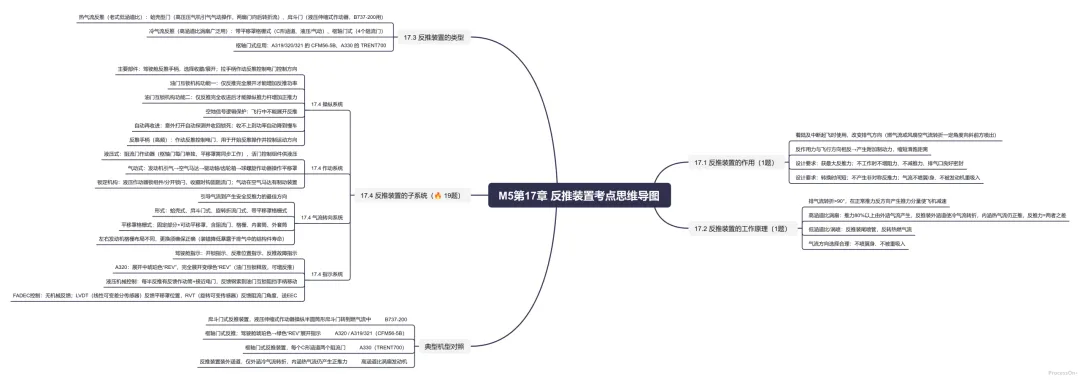

【执照理论】M5教材第17章 考点思维导图(持续更新)

一、作用与原理：把排气拐个弯朝前喷

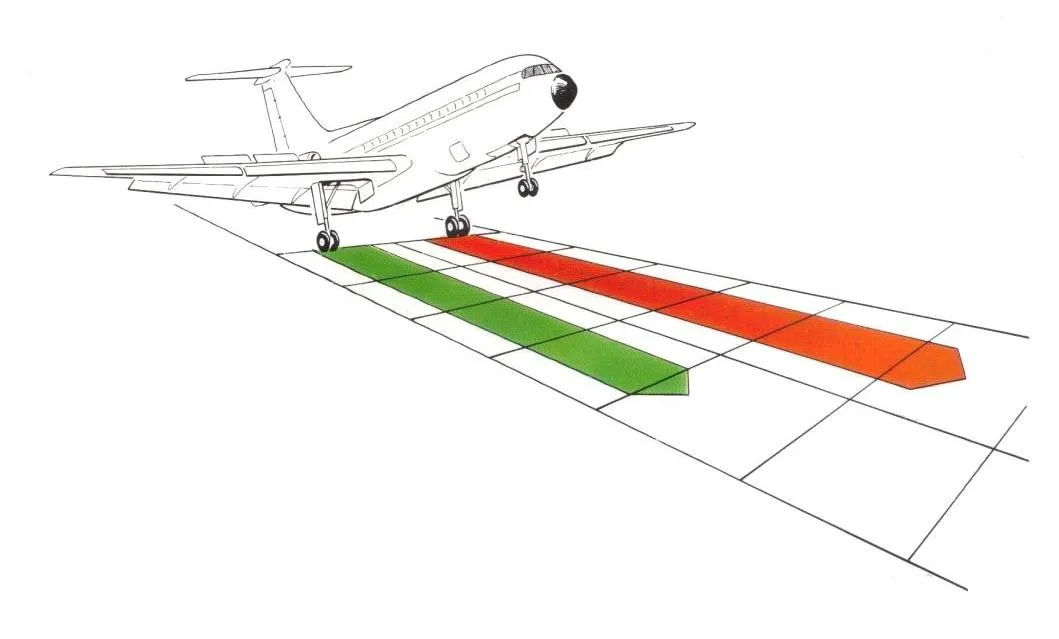

反推装置用在着陆和中断起飞过程中。背景逻辑很朴素：飞机越大越重，着陆惯性越大；跑道潮湿、结冰、积雪时轮胎附着力和刹车效力下降，滑跑距离蹭蹭涨——光靠刹车不保险，得让发动机帮忙"倒着推"。

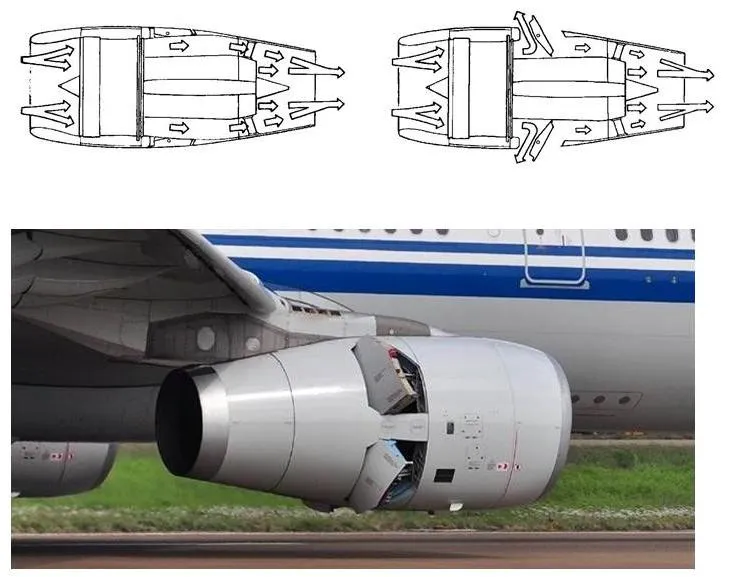

原理一句话：把排气方向转折 大于 90°，通常折向斜前方约 45° 排出，在与正常推力相反的方向上产生推力分量。反推力的大小与四个因素有关：折转的燃气/空气流量、排气速度、折转角、飞行速度。

关键细节：涡喷和低涵道比涡扇的反推装在尾喷管，反的是热燃气流；现代高涵道比涡扇推力的 80% 以上由外涵气流产生，所以反推装在外涵道上反冷气流就够了——内涵热燃气流还在产生正推力，发动机的反推力 = 外涵反推力 - 内涵正推力，两者之差。

设计要求里挑两条必背的：反推不工作时不增大阻力、不减小推力，排气口密封要好；气流不能喷到机翼或机身上，也不能被发动机重新吸入。

📌 考试常考点

• 转折大于 90°、斜前约 45°；反推力四影响因素
• 高涵道比反推装外涵反冷气流；反推力 = 外涵反推 - 内涵正推

二、四种类型：热气流两家，冷气流两家

按反的气流分两大类：热气流反推（反热燃气，老式低涵道比发动机用）有蛤壳型门和戽斗门两种；冷气流反推（反外涵冷气流，现代高涵道比涡扇广泛用）有带平移罩的格栅式和枢轴门式两种。

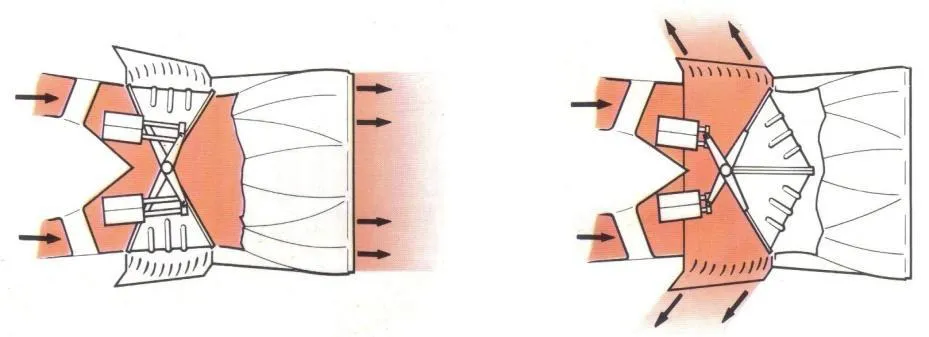

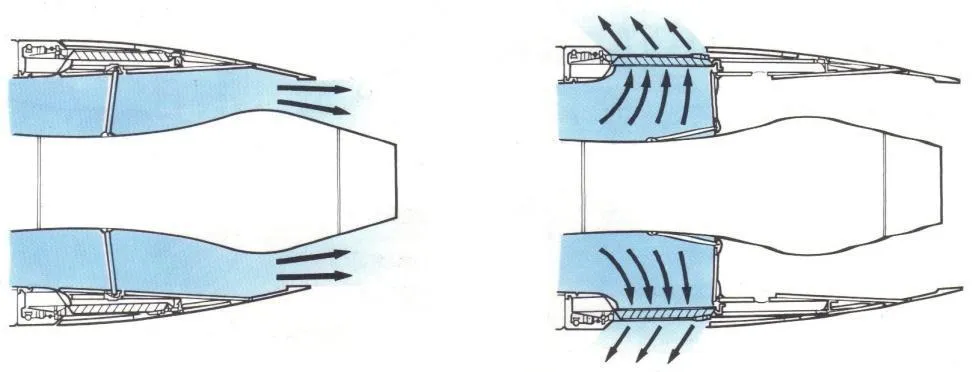

• 蛤壳型门：两扇蛤壳式反推力门向后转动，把气流折进叶栅通道向斜前方排出。操纵方式记住——高压压气机引气气动操作；• 戽斗门：两个半圆筒形戽斗门被伸缩式作动器转到燃气流中。操纵方式记住——飞机液压系统操作。代表机型 B737-200；• 带平移罩的格栅式（阻流门-格栅式）：现代涡扇主流。两半反推各一个 C 形涵道，液压或气动操纵。主要部件一串：平移罩、液压/气动作动筒、柔性转轴、格栅组件、阻流门、阻力杆、扭矩盒。工作过程看图说话——正推时平移罩在前位，内套筒和平移罩之间是平滑的风扇气流通道；反推时平移罩向后滑，带动阻力杆把阻流门拉起堵住外涵向后的通道，格栅通道打开，风扇排气沿格栅叶片向斜前方喷出。细节考点：扭矩盒在前部，兼作防火墙；• 枢轴门式：也是两个 C 形涵道，4 个大阻流门（每个涵道 2 个）由液压作动筒开闭。收进时阻流门与整流罩齐平向后排气；打开时堵住外涵、气流按阻流门方向排出。代表机型 A319/320/321 的 CFM56-5B 和 A330 的 TRENT700。

📋 四种类型速查

📌 考试常考点

• 热反推：蛤壳（气动）/ 戽斗（液压）；冷反推：格栅（主流）/ 枢轴门
• 格栅式七部件；扭矩盒在前部兼防火墙；阻流门由平移罩经阻力杆拉起
• 枢轴门 4 个阻流门；CFM56-5B / TRENT700 用枢轴门式

三、四个子系统：操纵、作动、转向、指示

典型反推装置由操纵系统、作动系统、气流转向系统、指示系统四部分组成：操纵系统管收藏/展开的指令，作动系统按信号移动气流转向机构，气流转向系统把气流引到安全方向，指示系统在驾驶舱报状态。

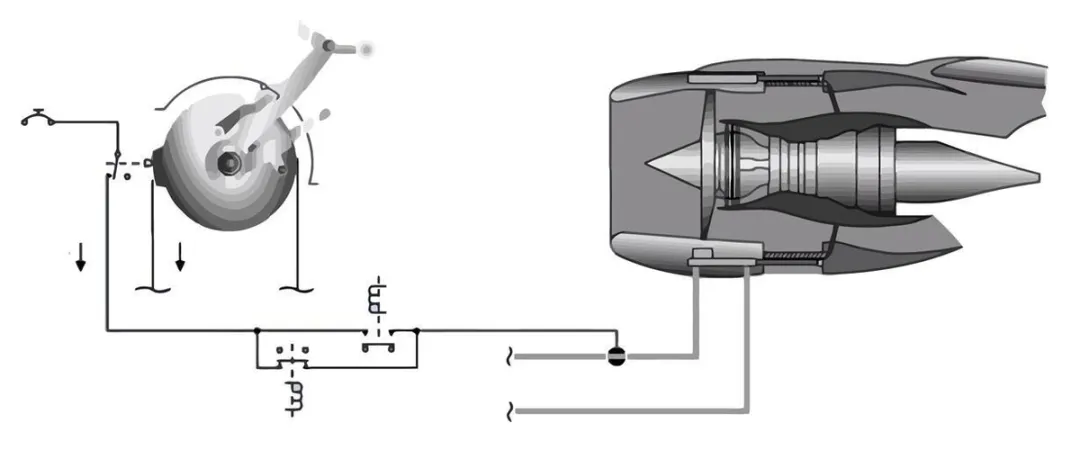

操纵系统：核心是驾驶舱的反推手柄，拉手柄作动反推控制电门。两道保险先记牢：反推控制系统有空地信号逻辑保护，飞行中不能展开；油门互锁机构两个功能——只有反推完全展开才能增加反推功率，只有反推完全收进才能操纵推力杆增加正推力。还有个贴心设计：自动再收进功能——反推意外打开时，控制系统自动探测并收回锁死；收不上来，发动机功率自动从高功率减到慢车。

作动系统：液压式和气动式两选一。液压式作动阻流门——枢轴门每个阻流门配单独的液压作动器，格栅式的作动器必须同步工作，通常有活门控制组件供油；气动式常用于蛤壳式和带平移罩的格栅式——发动机引气驱动空气马达，经驱动轴和齿轮箱用球螺旋作动器操作平移罩。所有反推装置必须有锁定机构：液压系统用作动器上的锁组件或独立锁闩（钩子把阻流门锁在收藏位），气动系统用空气马达的制动装置。

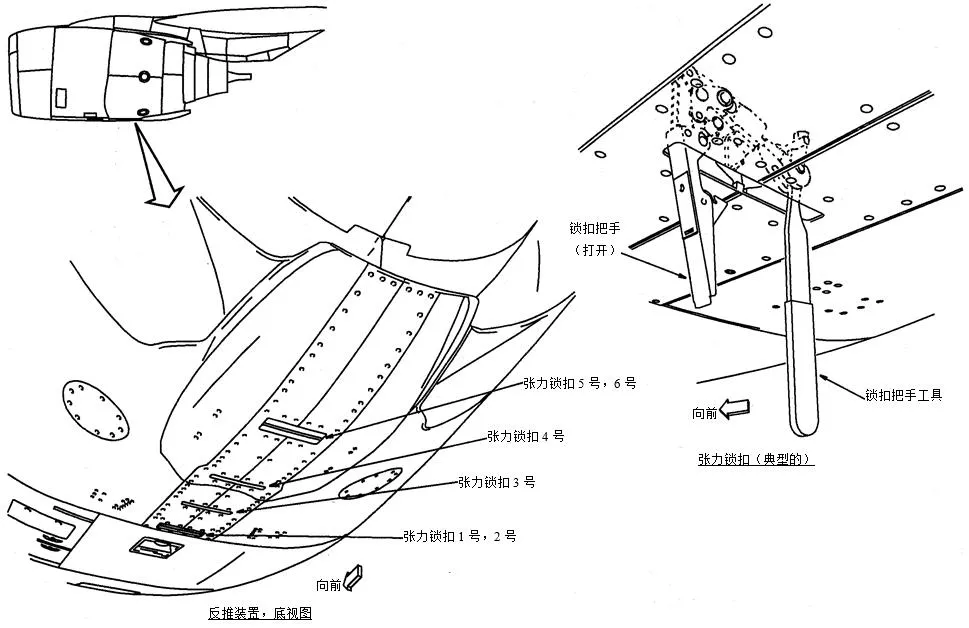

气流转向系统：常见形式还是那四种。格栅式的部件——阻流门、格栅、内套筒、可移动外套筒——装在反推整流罩里。细节考点：左右发动机的格栅布局不同，更换格栅必须确认正确布局，装错会让暴露在排气中的结构件寿命大打折扣。

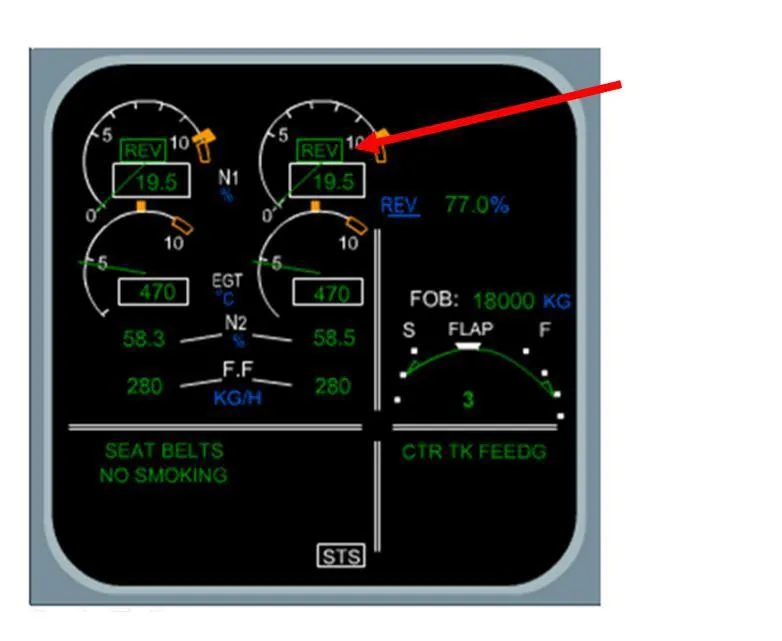

指示系统：包括开锁指示、反推位置指示、故障指示。看 A320 的例子——展开过程中驾驶舱显示琥珀色 REV；完全展开后变绿色 REV，表示油门互锁释放、可以加反推力了。位置反馈两代方案：液压机械式发动机每半反推上装反馈作动筒，随动到一定位置由接近电门把"开锁"显示换成"完全展开"，同时经反馈钢索把位置送回油门互锁机构（没到位就挡住反推手柄加功率）；FADEC 发动机没有机械反馈——格栅式两侧平移罩各一个 LVDT，枢轴门每个阻流门一个 RVT（旋转可变传感器），位置信号直接发给 EEC。

📌 考试常考点

• 四子系统：操纵 / 作动 / 气流转向 / 指示
• 油门互锁两功能；空地逻辑保护；自动再收进（收不住→功率自动减到慢车）
• 液压锁定=锁组件/锁闩，气动锁定=空气马达制动；左右格栅布局不同
• A320：琥珀 REV 展开中，绿 REV 完全展开可加力；LVDT / RVT 反馈

最后说两句

这章的复习框架就两组数字：类型 2×2（热/冷 × 两种构型）和子系统 4 个。把每种类型的操纵方式钉死（蛤壳气动、戽斗液压、格栅液压/气动、枢轴门液压），认图题基本零失分。油门互锁的"先到位、后加力"逻辑，和第 14 章反推五步遥相呼应，两条对照着记。

下一篇第 18 章滑油系统——发动机的血液循环，三大子系统六大部件。
