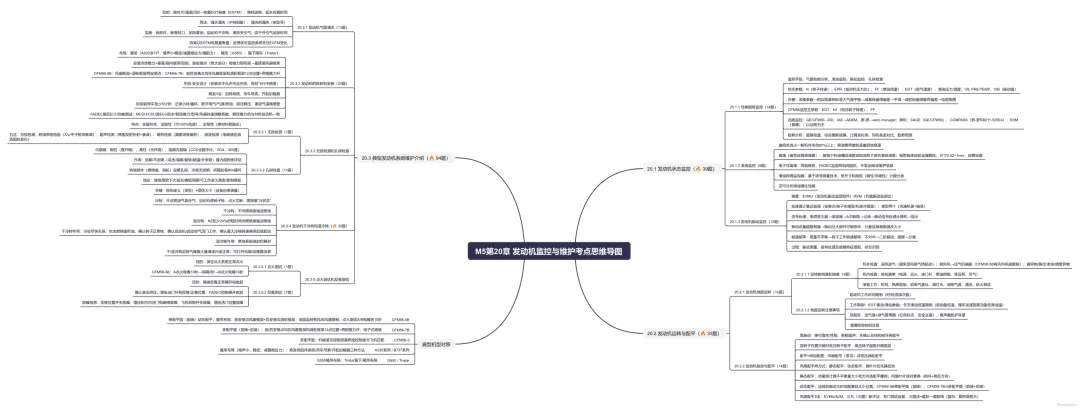

【执照理论】M5教材第20章 考点思维导图(持续更新)

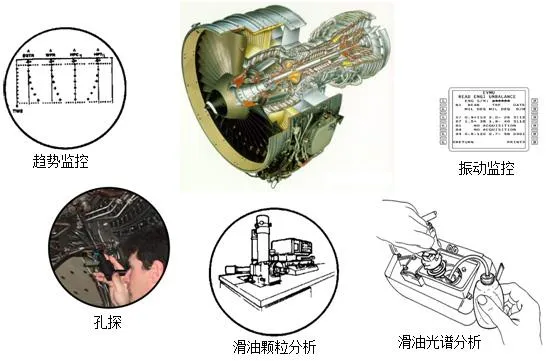

一、状态监控四大手段：性能、滑油、振动、孔探

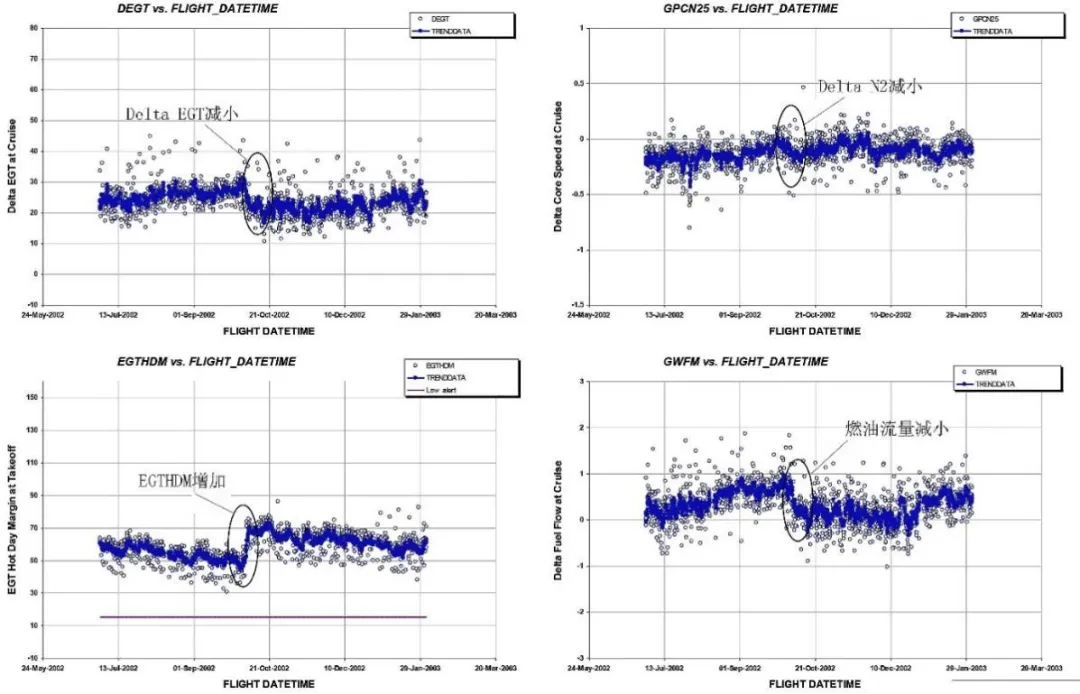

① 性能趋势监控：采集状态参数（转子转速 N、EPR、燃油流量 FF、EGT、滑油压力温度、振动值 VIB 等）→ 按相似换算法换算到标准大气海平面条件 → 换算值减基线值得偏差值 → 数据平滑 → 平滑偏差减初始值得最终偏差值 → 画性能趋势图。分析四招：偏差值与基线比是否超限、综合各参数趋势推断故障原因、计算趋势变化率并对比同机各台发动机、预测未来变化。CFM56 监控的三大参数：EGT、N1、FF。监控平台两代：远程监控（GE/CFM56 的 RD、IAE 的 ADEM、罗-罗远程平台）和单机软件（GE/CFM56 的 SAGE、罗-罗 RB211-535E4 的 COMPASS、普惠的 EHM），目前以远程为主、单机作备份，远程终将取代单机。

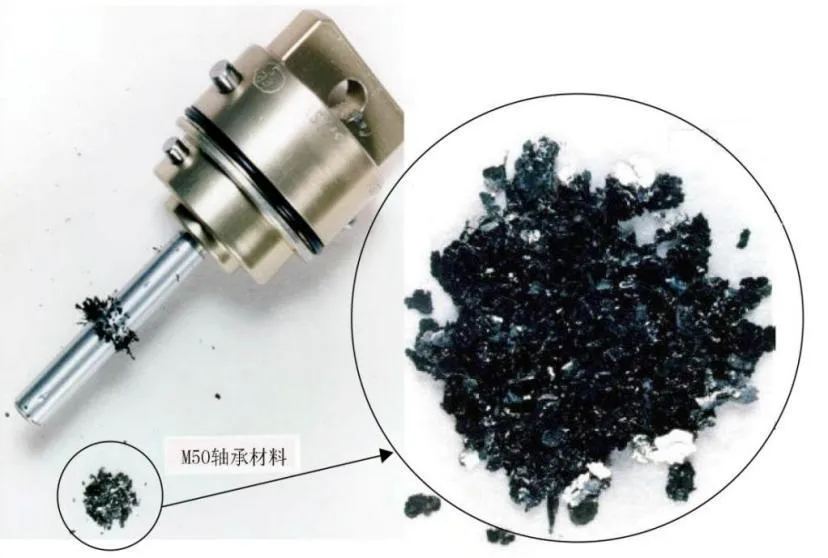

② 滑油监控：背景数字先记——运转机件失效形式中磨损失效占 80% 以上。磨损微粒进滑油，是判断磨损状态的重要信息源。三种抓法：磁堵装在每个积油槽回油管路或回油泵下游，吸附 0.02～1mm 的颗粒，定期人工拆检；电子式磁堵——两组磁铁，FADEC 计算机监视磁铁间阻抗，报警才拆；更先进的滑油碎屑监视器用诱导测量技术，按尺寸和磁性/非磁性对颗粒计数和分类，连趋势都给你画出来。

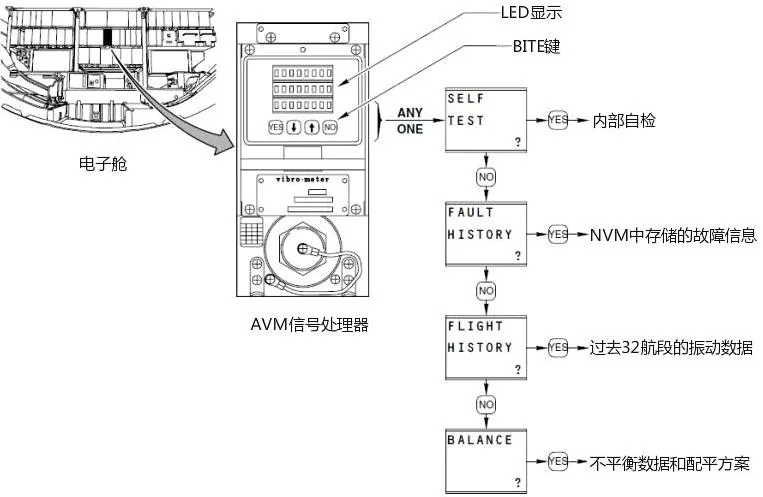

③ 振动监控：机载振动监测装置叫 EVMU 或 AVM，靠发动机上的加速度计（装在安装点、转子支撑面、机匣对接面这些靠近振源的地方）测振动。监测过程三步：振动测量 → 信号处理与故障特征提取 → 状态识别，信号处理是核心。识别小抄：转子质量不平衡激起转子工作转速频率的振动、不对中激起二阶振动、转静碰摩产生分频等丰富频率成分。

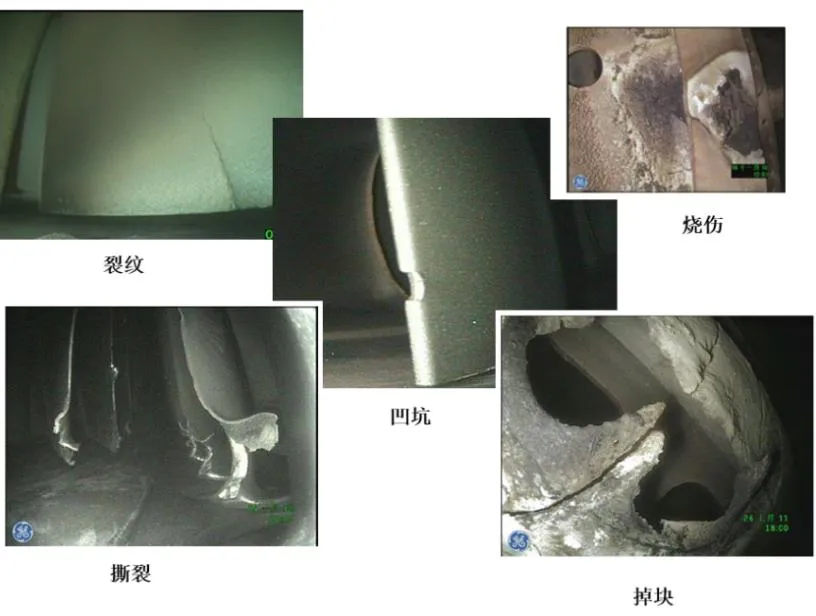

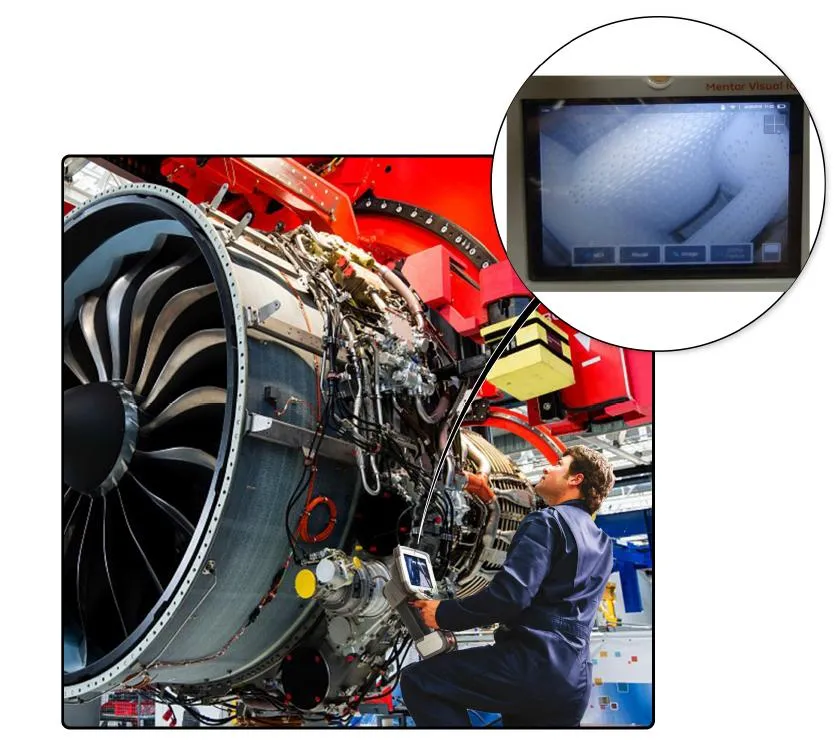

④ 孔探检查：借助工业内窥镜看发动机内部，日常维护和定期检查都靠它。设备三代：刚性内窥镜（直杆镜）结构简单成像好、柔性内窥镜（光纤镜）探头可弯有导向、视频内窥镜全数字化、360° 连续导向。分工：热端部件（燃烧室、涡轮）有定期孔探要求，冷端通常没有；时间间隔按小时或循环算。事故后（喘振、超转、超温、外来物进入）要做不定期孔探。判断两关键：确认损伤类型（对照手册定义给损伤命名）和判断损伤大小（现代设备自带测量功能）。结论四种：用到下次检查、延长/缩短间隔、到期换发、即刻换发。

📌 考试常考点

• 四大手段：性能趋势 / 滑油 / 振动 / 孔探；磨损失效占 80%+
• 磁堵吸 0.02～1mm；电子磁堵 FADEC 监视阻抗；CFM56 监控 EGT/N1/FF
• 不平衡=1×转速、不对中=2 阶、碰摩=分频丰富
• 热端定期孔探、冷端没有；喘振超温超转外来物后不定期孔探

二、地面运转与风扇配平

地面运转包括起动、地面试车、冷转，运转前先做机外检查（进道有无异物、风扇叶片有无裂纹、渗油痕迹、喷管异物）和机内检查（电源、点火电门、油门杆、燃油控制电门、引气控制等按检查单来）。三条注意事项：一是起动机工作时间限制——转速高负荷大，工作时长和连续次数按手册来；二是发动机工作限制——EGT、振动值、滑油参数、转子转速盯着看，尤其冬天注意滑油低温限制，从慢车加速到高功率还有最低滑油温度限制；三是危险区——进气道进口周围和排气管周围，人员工具设备禁入，功率越大范围越大，整流罩上有红色危险区标志和安全走廊标志，还要戴防护耳罩。试车风向也有讲究：最好迎风进气，避免顶风排气造成 EGT 高或热起动；侧风容易引起压气机喘振。

风扇配平：振动大了先确认不是结构损坏，再配平减振。前提考点：双转子发动机在翼只能给低压转子配平，高压转子振动超限只能换发。配平靠加配重，低压转子分风扇配平（更常见）和低压涡轮配平：

• 静态配平：换风扇叶片后，对比更换前后动量矩算不平衡量的大小和方向，按手册选配平螺栓。叶片成对更换（坏的 + 相反方向的），备件也成套（两个重量相近的叶片）；只换一对通常不用静态配平计算，换多对要做动量矩矢量合成；• 动态配平：静态平衡没问题、运转后振动还是大，就得给风扇转子加装平重量找大小和位置。有的发动机只有一个配平面（CFM56-5B，前端），有的多个（CFM56-7B/3，前后端都有）。方法三种：机载振动监控设备配平（新设备自带配平计算功能）、三圆法（考虑不同部位不同转速的振动，最有效也最复杂、绘图累积误差大，是"最后一道防线"，应用不多）、专门测试设备配平。

📌 考试常考点

• 迎风进气防热起动；侧风易喘振；危险区功率越大越大
• 在翼只能配低压转子，高压转子超限换发；叶片成对更换
• 风扇配平三方法；三圆法 = 最后一道防线

三、典型维护项目：清洗、拆装、检测、测试

发动机维修两大类：在翼维护（航线维护 + 定期维护，如 A 检——空客规定 600 工作小时或 750 循环或 100 天）和大修（拆下发回大修厂分解修理）。

气路清洗：污染物沉积在叶片和气流通道，压气机风扇效率下降、流通能力受损，EGT 裕度下降、耗油率升高。外场清洗由起动机带压气机干冷转实施，清洗期间关闭飞机引气；洗完试车烘干时要打开引气运转足够时间，不然航班上驾驶舱客舱冒水雾有异味。方法两种：不脏用清水（对水质有要求），脏了用清洗剂（按型号选）。效果用EGTM（排气温度裕度）恢复量衡量，洗完及时反馈状态监控系统避免误告警。

拆卸和安装：发动机装在哪有讲究——翼吊布局（A320、B737 系列）客舱噪音小、稳定性高、还减小翼根应力，代价是阻力略增；尾吊（G550）、翼下/尾吊（Tristar）也有。传力考点：绝大部分推力由前安装点传递，所以前安装点直接装在风扇框架上；CFM56-7B 特殊——前/后安装点分别在风扇框架和涡轮框架的 12 点钟位置，风扇框架后壁面到后安装点之间还有两根推力杆。安装点是失效-安全设计，绝不允许完全失效（飞行中掉发）。拆装纪律：拆卸前发动机停车至少 5 分钟，所有电气液压气动燃油机械接头断开后加保护盖，安装时确认发动机铭牌、FADEC 发动机还要核对 ECU 软硬件规格与飞机构型匹配、额定推力必须与对称的另一台一致。换发三种批准方法：自持系统、吊车吊索、升起加载器。

无损检测：不损害使用性能的前提下检缺陷。三大特点：非破坏性、全面性（可 100% 检测）、全程性（原材料到服役中都能检）。五种方法原理各配一句：射线检测——X/γ/中子射线穿透衰减差异成像；超声检测——超声波在界面反射折射，反射法/透射法定位定性定量；磁粉检测——缺陷处漏磁场吸附磁性颗粒显示磁痕（只适用铁磁材料）；涡流检测——交变磁场在导体感生涡流，缺陷改变阻抗特性；外加目视检测。

冷转：不点燃油气混合气、起动机带转，全程点火切断。两种用途分清：干冷转（不供油）五大作用——冷却发动机好尽快孔探、吹去燃烧室积油、确认转子能正常转动、确认起动机和起动空气活门正常、确认最大冷转转速保证后续起动；湿冷转（N2 至少 20% 时短时供油）主要用于燃油系统油封后的解封。冷转后尾锥有滑油污迹属正常，干湿冷转都可以打开风扇整流罩和反推整流罩。

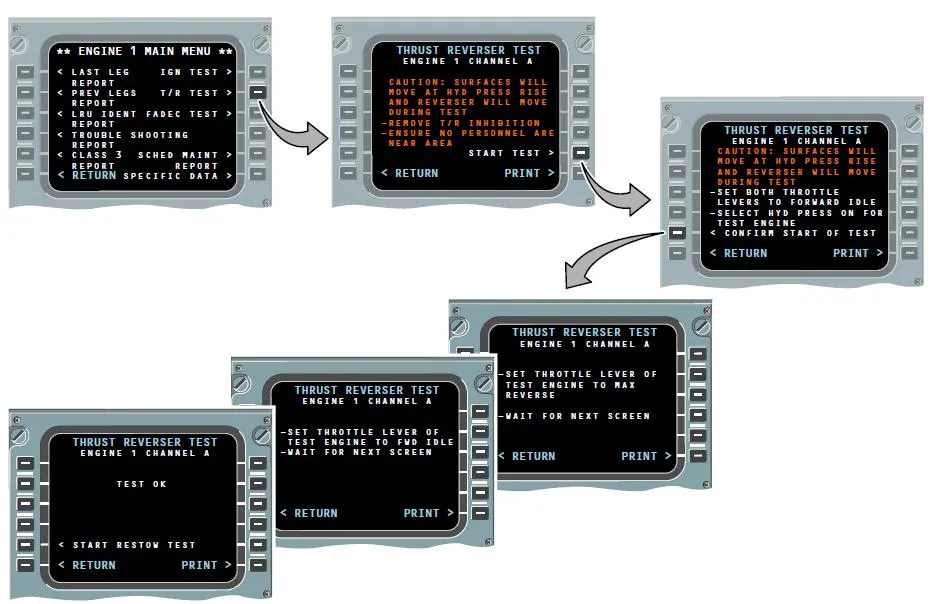

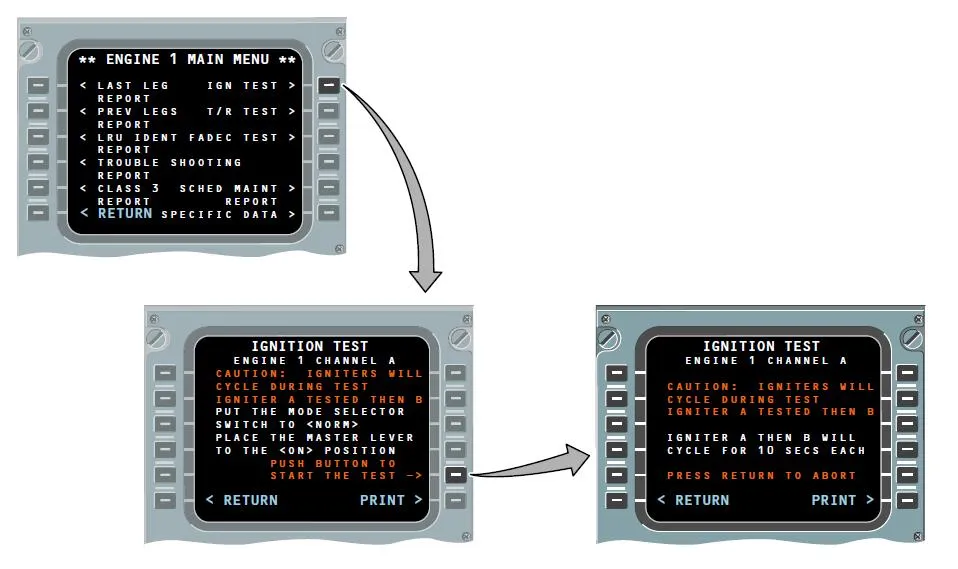

点火测试与反推测试：FADEC 发动机通过 CDU/MCDU 下指令由 FADEC 计算机自动完成。点火测试内容——A 点火电嘴点火 10 秒，间隔 2 秒，再 B 电嘴点火 10 秒；反推测试先确认液压供压，油门杆移到反推和正推位置，反推在 FADEC 控制下展开收起，检出位置开关、电磁阀、抑制开关等故障就报故障信息。

📌 考试常考点

• 气路清洗效果看 EGTM 恢复量；干冷转实施、烘干开引气
• 前安装点传推力（风扇框架）；CFM56-7B 两根推力杆；停车 5 分钟再拆
• 无损检测五方法 + 三特点；干冷转五作用、湿冷转解封（N2≥20%）
• 点火测试 10s-2s-10s；A 检 600 小时/750 循环/100 天

最后说两句

到这一章，M5《航空涡轮发动机》20 章考点精讲正式收官。第 20 章的复习建议用卡片法：四大监控手段各一张卡、五种无损检测各一句话、干湿冷转作用分两栏，碎片时间过一遍就够。回头看，这册书的骨架始终是"气流怎么走、油怎么控、状态怎么盯"三条线，串起来复习比逐章硬啃高效得多。

M5 系列完结，但备考不停——题库配合导图刷起来，考试见真章。
