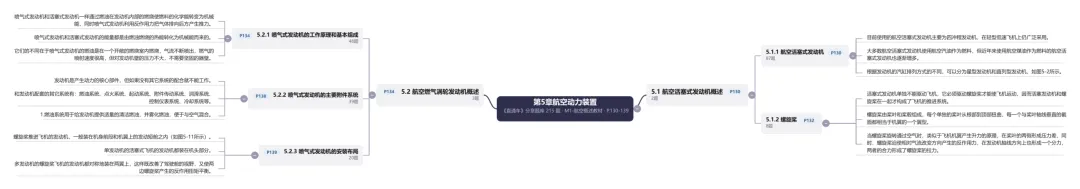

【执照理论】M1教材第5章 考点思维导图(持续更新)
- 2026-09-22 13:54:11
M1 第5章「航空动力装置」，题库只有 215 道题，教材也只有 10 页（P.130-139）——是 M1 里最短的一章。短章 = 送分章，性价比拉满。
内容就两条线：活塞式发动机（四冲程＋螺旋桨）和喷气式发动机（涡喷涡扇一大家子）。M5 那套《燃气涡轮发动机》是发动机的「专业深度版」，这章是「通识扫盲版」——考试考的就是扫盲级概念，别慌。本篇 5 道来背真题。
· · ·
一、航空发动机：先分清两大门派
航空发动机统共两大类：活塞式发动机和喷气式发动机。动力装置的概念比发动机大一圈：发动机＋螺旋桨＋其它附件，其中发动机是核心。别把「涡轴发动机属于活塞式」这种选项当真——涡轴、涡桨、涡扇、涡喷全是燃气涡轮发动机（喷气式一派）的分支，跟活塞式没关系。
📌 考试常考点
· 航空发动机两大类：活塞式 + 喷气式· 动力装置＝发动机＋螺旋桨＋附件，发动机是核心· 涡喷/涡扇/涡桨/涡轴都属燃气涡轮（喷气式），与活塞式并列
📖 来背题库·典型真题 ①
以下说法正确的是（ ）
A. APU不能独立地向飞机提供电力和气源B. 航空发动机分为带压气机和不带压气机以及火箭式发动机C. 航空发动机分为活塞式发动机和喷气式发动机D. 涡轴式发动机属于活塞式发动机的一种
答案：C 教材原文分类。A 说反了——APU 恰恰能独立供电供气；D 是经典陷阱，涡轴是燃气涡轮发动机，与活塞式平级。
· · ·
二、活塞式发动机：四个冲程一个桨

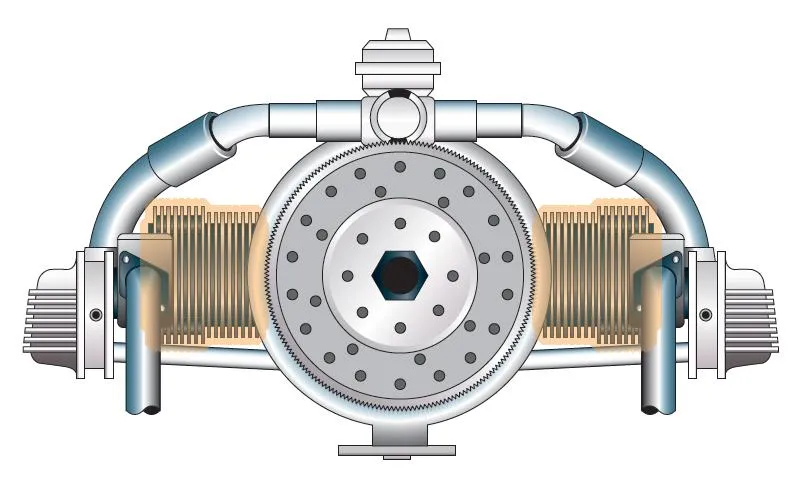

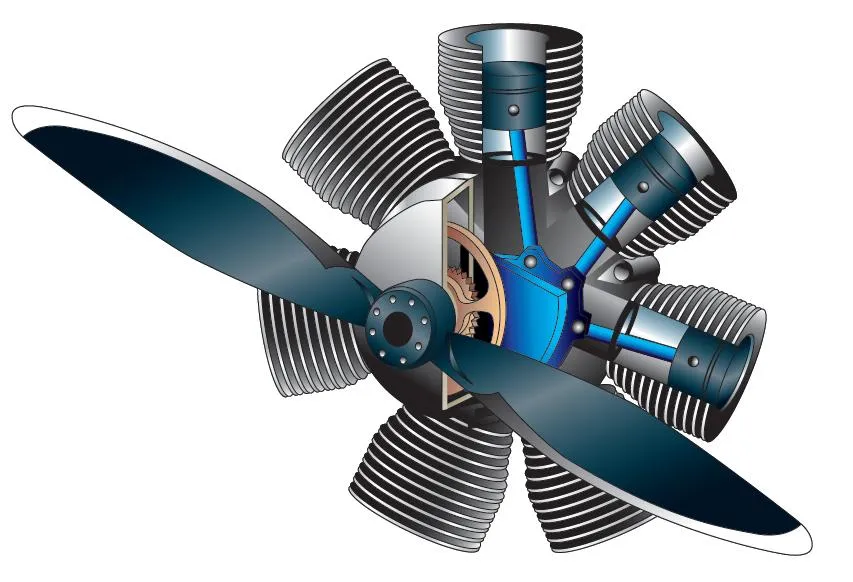

航空活塞发动机基本都是四冲程：进气、压缩、膨胀（做功）、排气——曲轴转两圈、活塞往复两次完成一个循环，多数是「循环开始时点一次火」。基本构件四个：汽缸、活塞、连杆、曲轴。按汽缸排列分星型（一圈排开，散热好）和直列型（前后排列，再分单排直列、水平对置、H型、V型，最常见的为水平对置型）。
活塞发动机自己不会飞，得配上螺旋桨才构成完整推进系统。桨叶剖面也是翼型：旋转时两侧形成压力差，加上把气流往后推的反作用力，合力就是拉力。拉力大小取决于三样：桨叶迎角、螺旋桨转速、翼型的形状——跟材料、宽度、长度都没直接关系，选项里塞这三个的是干扰项。
📌 考试常考点
· 四冲程：进气→压缩→膨胀→排气；一循环＝曲轴转两圈＝活塞往复两次· 基本构件：汽缸、活塞、连杆、曲轴（传动轴不是）· 汽缸排列：星型 / 直列型；直列最常见为水平对置型· 螺旋桨拉力取决于：桨叶迎角、转速、翼型形状
📖 来背题库·典型真题 ②
描述四冲程活塞式发动机的工作过程正确的是（ ）
A. 活塞的上下移动是由汽油燃烧形成的高温气体推动的B. 活塞式发动机的基本工作原理是将机械能转化为热能C. 活塞式发动机工作过程中只需要一次点火D. 四个冲程运动中，每一个循环，活塞往复两次
答案：D A 只说对一半——上行是靠曲轴惯性带上去的；B 能量方向反了，是热能→机械能；C 表述有歧义，考题里它经常与「每循环一次点火」冲突，别冒险。
📖 来背题库·典型真题 ③
螺旋桨的拉力的大小取决于（ ）
A. 桨叶的材料B. 桨叶宽度C. 桨叶长度D. 螺旋桨转速
答案：D 教材三因素：桨叶迎角、螺旋桨转速、翼型的形状。材料、宽度、长度都不是直接因素。
· · ·
三、燃气涡轮发动机：涡喷涡扇一大家子

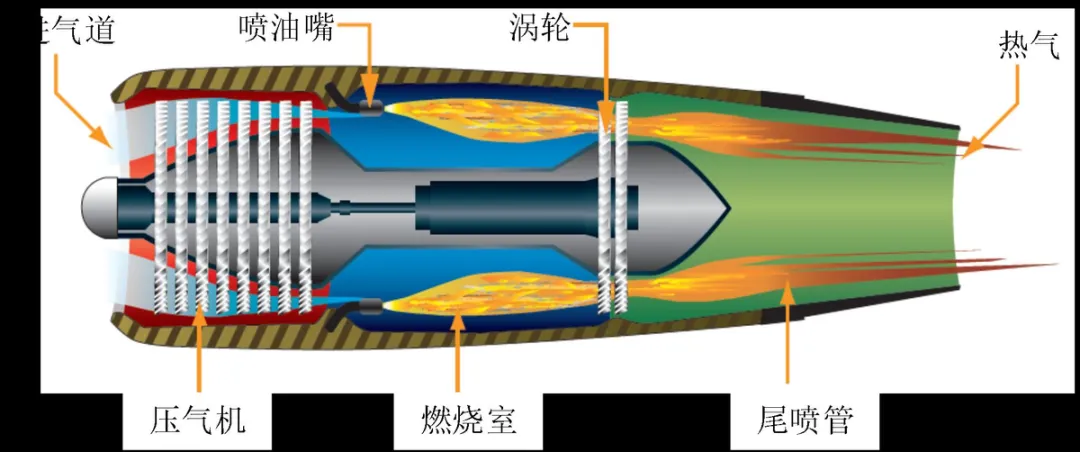

喷气发动机跟活塞式的本质区别：活塞式所有过程挤在一个汽缸里、周期性做功；喷气式各过程分屋干——进气道进气、压气机压缩、燃烧室燃烧、涡轮膨胀、尾喷管喷气，连续工作，把燃气高速喷出、靠反作用力产生推力，所以能产生大得多的推力。

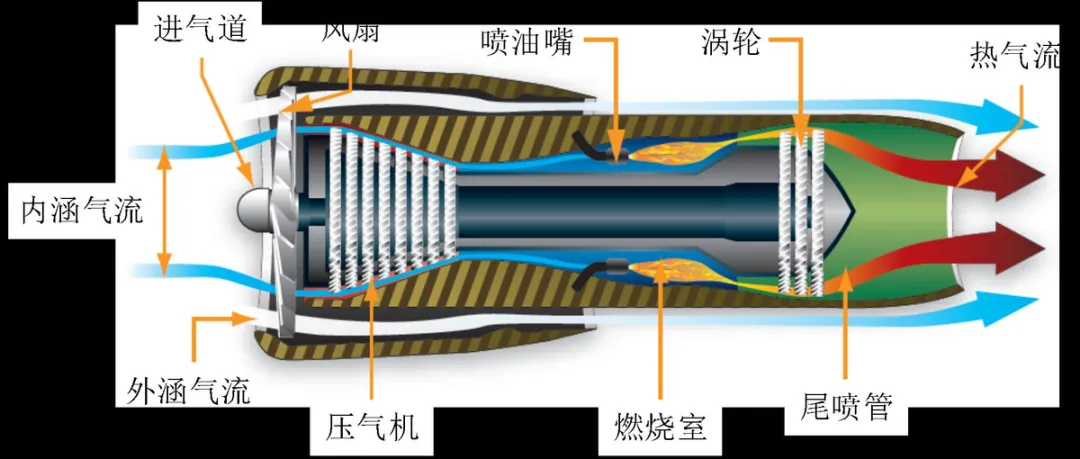

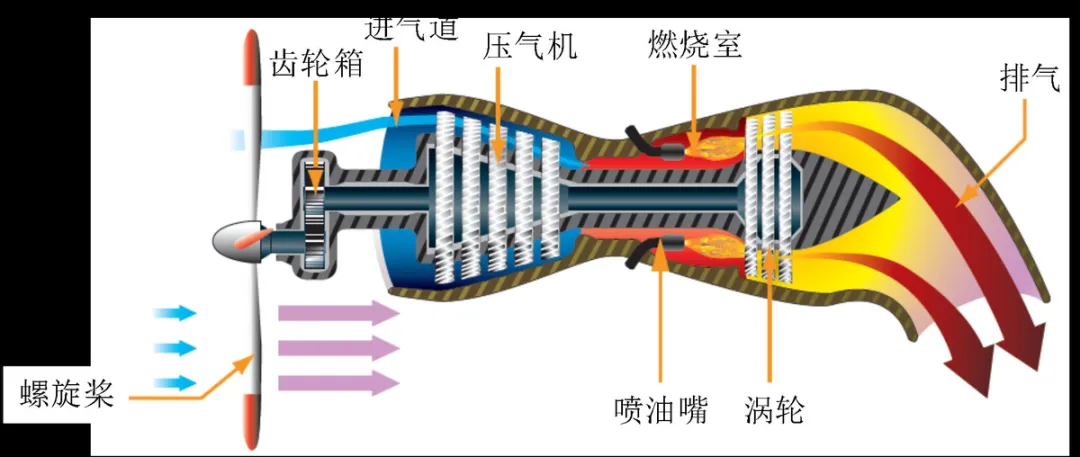

燃气涡轮发动机四兄弟按「排气怎么用」记：涡喷（全部燃气喷出，高速但费油）、涡扇（前面多一级大风扇，气流分内涵道走核心机、外涵道走「捷径」，外涵与内涵的流量比叫涵道比——大涵道比涡扇是现代民航客机标配，噪声低、亚声速经济性好）、涡桨（燃气能量几乎全给涡轮去转螺旋桨）、涡轴（能量全从输出轴出去，直升机的动力）。
📌 考试常考点
· 涡喷五部件：进气道、压气机、燃烧室、涡轮、尾喷管（燃烧室不在活塞机里考）· 活塞式＝周期做功；喷气式＝连续做功、推力更大· 涵道比＝外涵/内涵流量比（顺序别反）；大涵道比涡扇＝噪声低、省油· 涡轴＝直升机主选动力；涡桨能量几乎全给螺旋桨
📖 来背题库·典型真题 ④
关于航空燃气涡轮发动机的说法正确的是（ ）
A. 活塞式发动机利用反作用力把气体排向后方产生推力B. 民航飞机上广泛使用活塞式发动机C. 喷气式发动机可以产生更大的推力D. 涡轮发动机的做功是周期性的
答案：C A 张冠李戴，「反作用力喷气」是喷气式的原理，活塞式靠螺旋桨拉飞机；B 现代大飞机早已是涡扇天下；D 说反了，活塞式才是周期做功。
📖 来背题库·典型真题 ⑤
下列关于涡轮风扇发动机说法正确的是（ ）
A. 发动机内涵道与外涵道的流量比称为涵道比B. 涡轮风扇发动机的优点是噪声低C. 涡扇发动机亚音速经济性差D. 涡扇发动机中，仅外涵道气流通过反作用力产生推力
答案：B A 顺序反了——涵道比是外涵/内涵；C 说反了，涡扇恰恰是亚声速经济性最好的（这就是它统治民航的原因）；D 太绝对，内外涵气流都参与产生推力。
最后补一句发动机的「后勤团」：光有发动机干不了活，还得有燃油、点火、起动、附件传动、润滑、控制仪表、冷却等系统配合。安装上，单发活塞机在机头，多发螺旋桨机对称装在两翼——反作用扭矩还能互相抵消，一举两得。215 题的短章，刷两轮足够拿满。
📌 老师提醒
短章别轻敌，这章的错题几乎全出在「张冠李戴」上：涵道比顺序、周期/连续做功、涡轴到底姓喷还是姓活塞。做题时把主语圈出来。下一篇 M1 第6章「航空仪表和机载设备」，457 道题，从黑匣子到 GPS 全在这一章，机务日常打交道的东西大半都在这里，不见不散。
